防腐檩条应用：传统镀锌檩条的工艺原理、应用局限

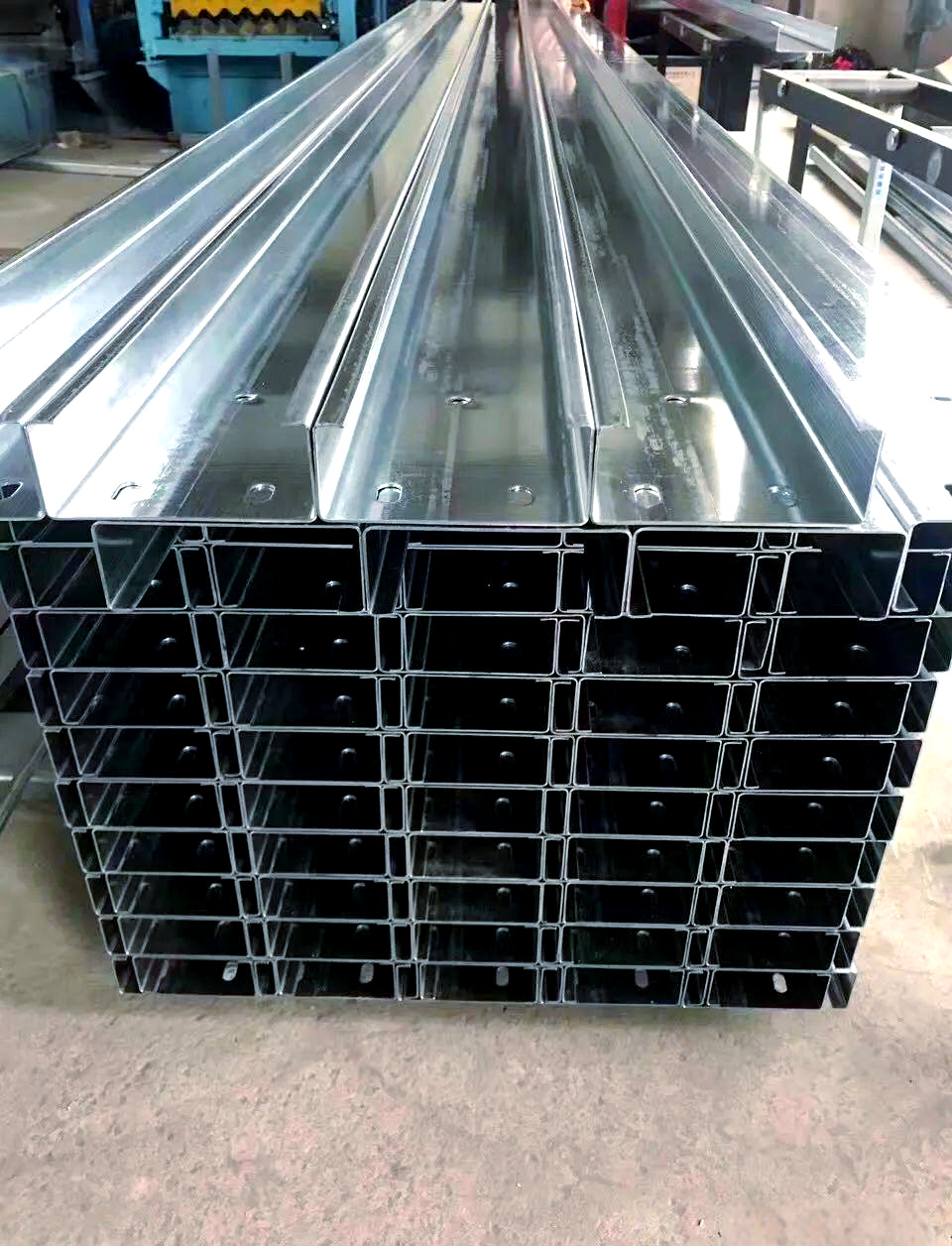

防腐檩条作为钢结构建筑屋面及墙面系统的核心承重与传力构件，其耐久性直接决定了围护系统的安全与使用寿命。传统热浸镀锌檩条凭借成熟的工艺和相对经济的成本，在过去数十年中占据着市场主导地位，但其应用也伴随着明确的性能边界。

一、 热浸镀锌工艺的防腐原理与固有局限

热浸镀锌檩条通过将成型后的C型或Z型钢浸入约450℃的熔融锌液中，在钢材表面形成由合金层和纯锌层构成的镀层。其防腐机理主要为物理隔离与牺牲阳极的电化学保护。该工艺优势在于镀层与基体为冶金结合，附着力强，且能实现对复杂截面构件的全面覆盖。

然而，其局限性同样显著：

1. 耐蚀性存在天花板：在C4（高腐蚀性工业及海洋环境）及以上腐蚀环境中，标准镀锌量（如275g/㎡）的檩条设计使用寿命往往难以满足25年以上的建筑寿命要求。沿海地区的盐雾、工业区的酸碱气体会加速锌层的消耗。

2. “切口效应”隐患：檩条在安装时需钻孔以供螺栓连接，钻孔处镀锌层被切断，形成腐蚀起点。尽管有后补锌措施，但其保护效果和耐久性远不及原镀层。

3. 变形与涂层损伤风险：镀锌后的檩条在运输、吊装过程中若发生碰撞弯曲，镀层可能产生微裂纹甚至剥落，破坏防护连续性。

4. 环保与能耗压力：酸洗前处理环节存在废酸处理问题，高温锌锅能耗较高，环保要求日趋严格使其生产成本增加。

二、 工程应用中的常见失效场景与应对

在严苛环境下，传统镀锌檩条的失效往往从以下几个薄弱点开始：

• 屋面檩条上表面：当屋面防水层老化失效后，冷凝水或渗漏水在保温棉内积聚，使檩条长期处于潮湿环境中，导致其顶部镀锌层最先腐蚀。

• 墙面檩条与墙面板的夹芯区域：若设计不当导致该区域通风不畅、易结露，会形成隐蔽的高湿腐蚀环境。

• 连接节点处：檩条与主钢构、檩条与檩条之间的连接板接触区域，易因“缝隙腐蚀”而加速破坏。

三、 技术革新方向：高性能替代方案涌现

为突破传统镀锌檩条的局限，市场已出现明确的技术升级路径：

1. “镀锌+涂层”复合防护：在镀锌檩条基础上，增加一道高性能粉末涂层（如聚酯、氟碳）。涂层不仅能提供额外的物理屏障和丰富的色彩选择，更能有效覆盖钻孔切口，形成“锌层+有机层”的双重保护，大幅提升耐蚀等级。

2. 采用高耐蚀基板：直接使用镀铝镁锌钢板（如Super Dyma, AZ150） 作为檩条原材料。这种合金镀层中铝和镁的加入，使其耐蚀性（尤其是耐切口腐蚀性）是同等镀层重量纯镀锌钢板的5-10倍，特别适用于沿海、化工等极端环境。

3. 一体化复合檩条：发展中的技术，将檩条与高性能防腐面层、甚至保温层在工厂预制成一体式构件，实现防腐性能的源头控制和施工效率的提升。

传统镀锌檩条因其经济性和可靠性，在一般工业环境中仍将长期占有一席之地。然而，面对日益提高的建筑寿命要求、严苛的腐蚀环境和全生命周期成本考量，向更高性能的复合防腐或合金基材防腐檩条过渡，已成为工业建筑高质量发展的必然趋势。
